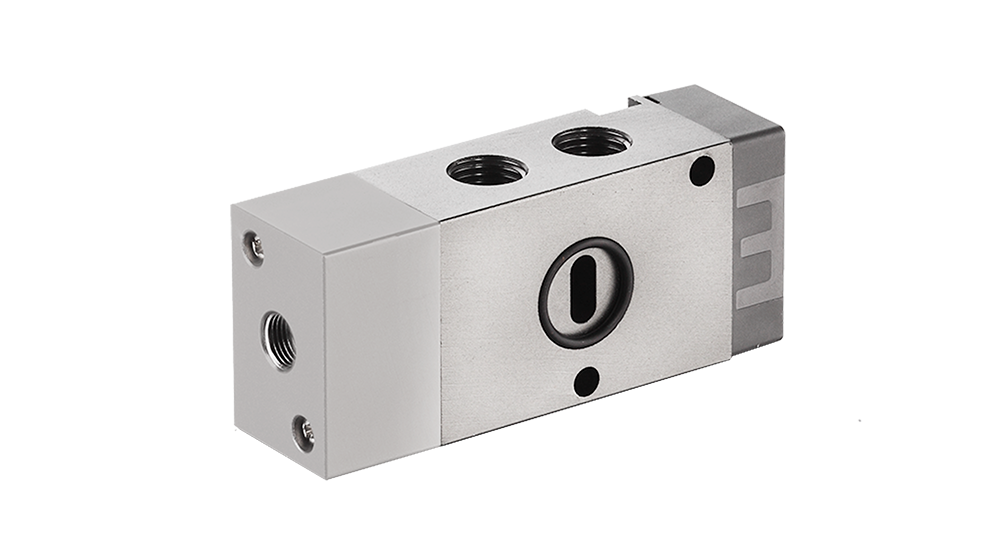

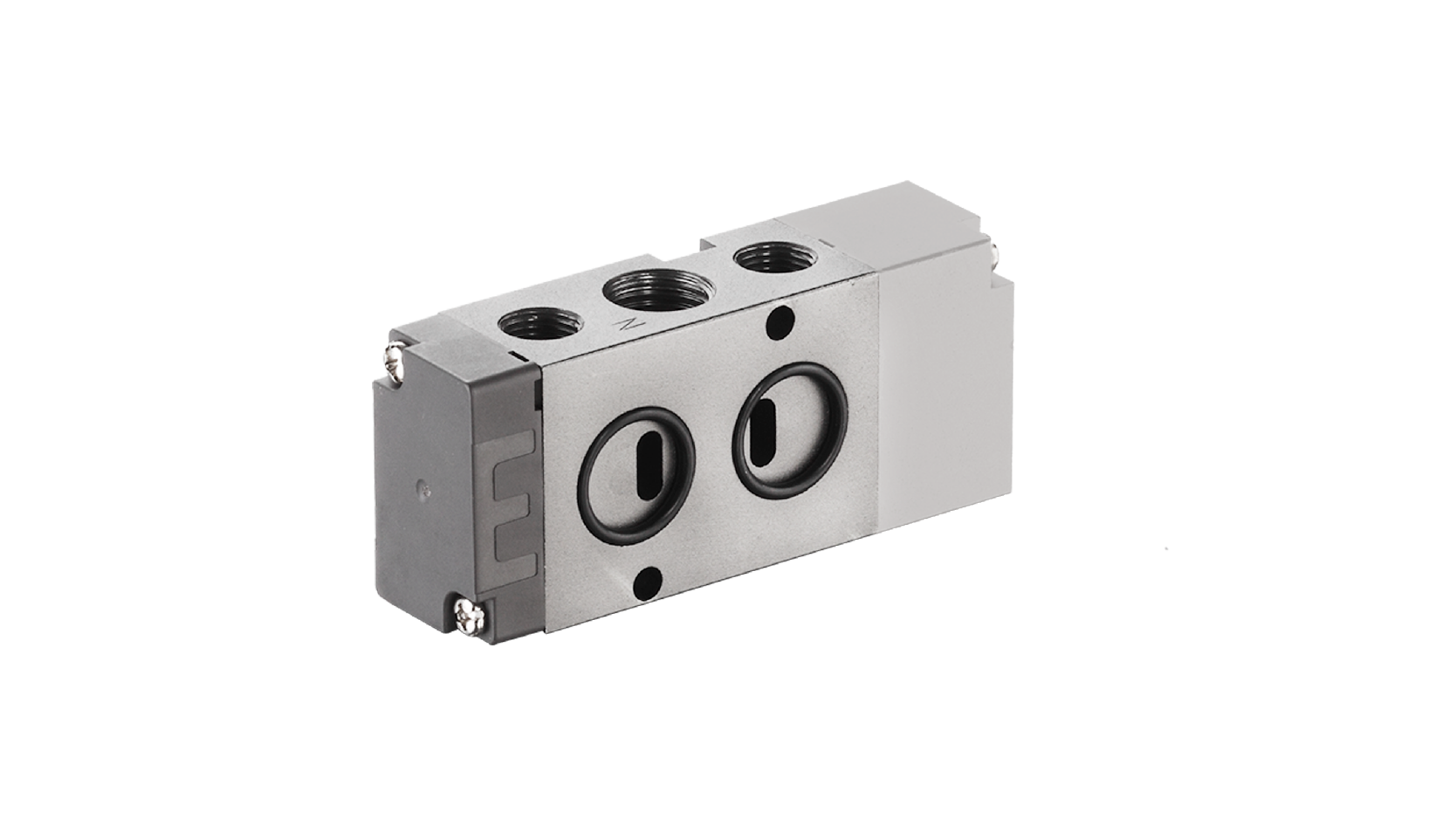

RVA系列 NAMUR气控阀
RVA系列 NAMUR气控阀.PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
订货举例 规格 内部结构 外形尺寸图

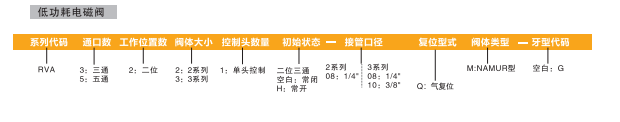

订货举例

订货举例:RVA系列气控阀，二位三通，2系列阀体，常闭型，单头控制，接管口径为1/4，气复位，阀体类型为NAMUR型，PT牙，其ERP编码为:RVA3221-08QM-P

规格
型号 RVA5221-08M RVA5231-08M RVA5231-10M
接管口径 G14(排气G1/8) G1/4 G3/8[排气G1/4)
有效截面积(m ) 两位:16(CV=0.89) 两位:25(CV=1.40) 两位:30(CV=1.68)
工作介质 经40μm滤芯过滤的干燥压缩空气
动作型式 外部气控式
复位型式 气复位
润滑 不需要
工作压力(MPa) 0.15~0.8
最大耐压力(MPa) 1.2
工作温度(°C) -20~70(不结冰)
绝缘等级 F级
最高动作频率 两位:5次/秒
型号 RVA3221-08M RVA3231-08M RVA3231-10M
接管口径 G1/4 G1/4 G3/8
有效截面积(mm²) 16(CV=0.89) 25(CV=1.40) 30(CV=1.68)
工作介质 经40um滤芯过滤的干燥压缩空气
动作型式 外部气控式
复位型式 气复位
润滑 不需要
工作压力(MPa) 0.15~0.8
最大耐压力(MPa) 1.2
工作温度(℃) -20~70(不结冰)
最高动作频率 5次/秒

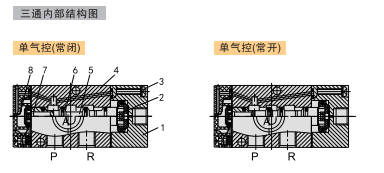

内部结构

序号 零件名称 材质
1 气控盖 铝合金
2 活塞 POM
3 圆头螺钉 碳钢
4 阀体 铝合金
5 阀杆 铝合金
6 O令 NBR
7 活塞 POM
8 后盖 锌合金

序号 零件名称 材质
1 气控盖 铝合金
2 活塞 POM
3 螺钉 碳钢
4 阀体 铝合金
5 阀杆 铝合金
6 O令 NBR
7 活塞 POM
8 后盖 锌合金
9 回归座 铝合金
10 弹簧座 铝合金
11 C型扣环 65Mn

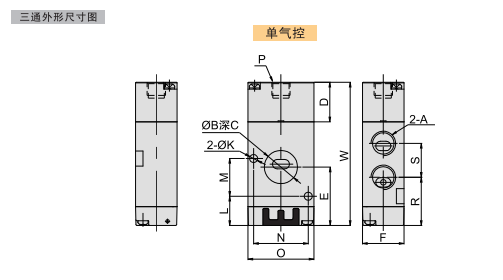

外形尺寸图

型号\符号 A B C D E F K L M N O P R S W W1*
RVA3221-08QM G1/4 17.6 1.5 21 31 22 4.3 15.5 20 29 35 G1/8 25.5 18 76 87
RVA3231-08QM G1/4 19.6 1.5 23 42.1 27 5.2 18.1 24 32 40 G1/8 31.1 21 94.6 106
RVA3231-10QM G38 19.6 1.5 23 42.1 27 5.2 18.1 24 32 40 G1/8 30.1 23 94.6 106

注：常开型和常闭型之安装和外形尺寸相同，W1*为双气控换向阀尺寸

单位(mm)

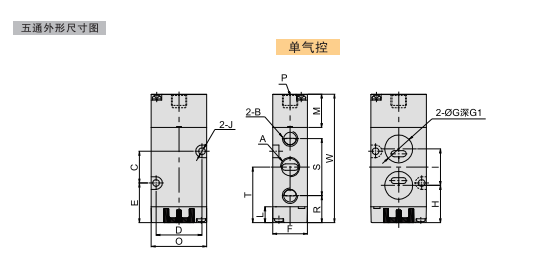

型号\符号 A B C D E F G G1 H I J M O P R S T W W1 W2*
RVA5221-08QM G1/4 G1/8 20 29 25 22 17.6 1.5 23.5 23 4.3 21 35 G1/8 17 36 35 81 92 111
RVA5231-08QM G114 G1/4 24 32 32.1 27 19.6 1.5 32.1 24 5.2 23 4o G1/8 21.6 45 44.1 99.6 111 130
RVA5231-10QM c38 G1/4 24 32 32.1 27 19.6 1.5 32.1 24 5.2 23 40 G1/8 21.6 45 44.1 99.6 111 130

注：W1*为双气控阀尺寸，W2*为三位置气控阀尺寸
