RVT321三通电磁阀(低功耗型可选)

• 直动式常闭型，换向灵敏。

• 采用RV先导头，密封件采用HNBR,耐温高，寿命长。

• 一体式阀体，方便安装使用，表面氧化灰褐色。

• 多种电压及节能低功耗可选。

• 多种接电方式可选。

RVT321三通电磁阀(低功耗型可选).PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
订货举例 流量特性 规格 外形尺寸图

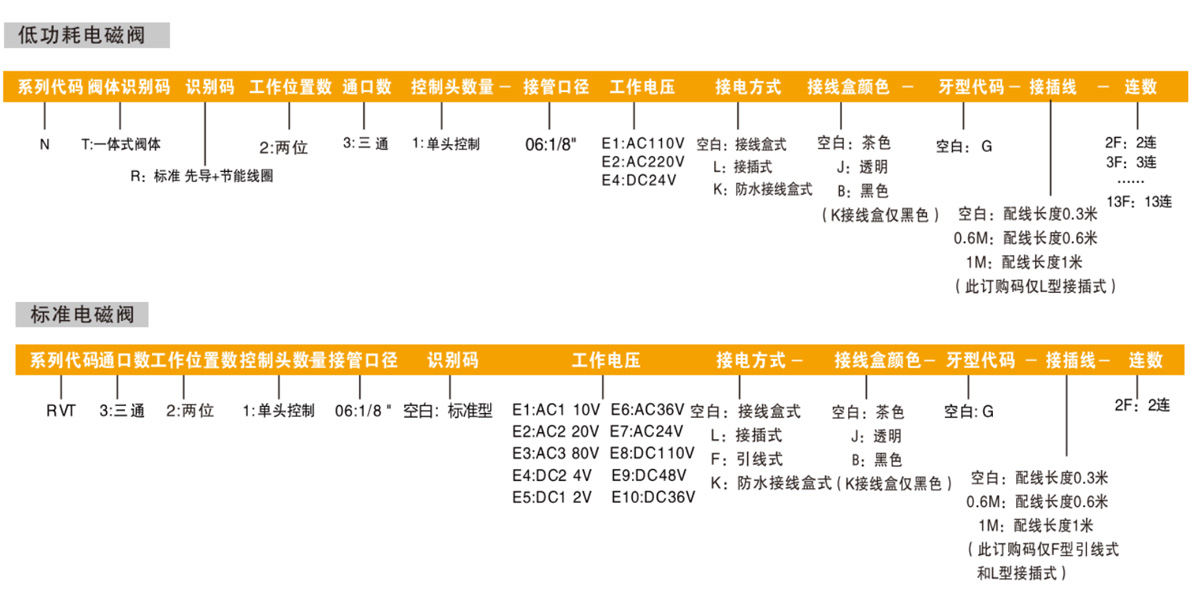

订货举例



订货举例:RVT系列电磁阀，二位三通，单头控制,接管口径为1/8,电压为AC110V,接电方式为接线盒式，接线盒颜色为茶色，G牙，5连，其ERP编码为:RVT321-06E1-5F

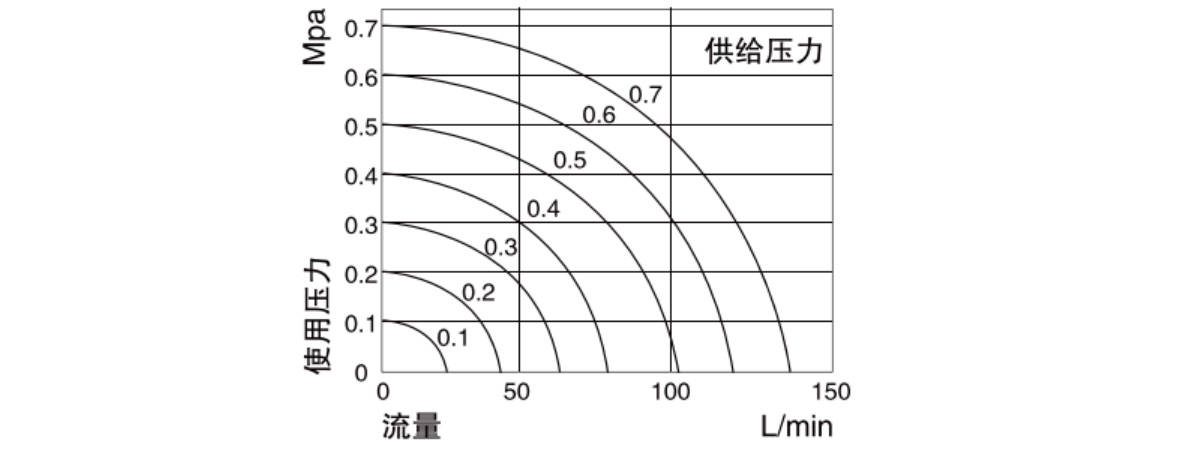

流量特性

规格
型号 NTR231-06 RVT321-06
工作介质 经40μm滤芯过滤的干燥压缩空气
动作型式 直动式
流量孔径 1.2
接管口径 G1/8
润滑 不需要
工作压力(MPa) 0~0.8
最大耐压力(MPa) 1.2
工作温度（℃) -20~70
电压范围 -15%-+10%
耗电量 DC24V:0.7WAC220V:0.9VAAC110V:1.4VA AC:4VA DC:3W
绝缭等级 F级
保护等级 IP65 (DIN40050)
最高动作频率* 10次/s
密封件材质 HNBR
励磁时间 0.05s以下
重量(g) 每连增加141 每连增加138

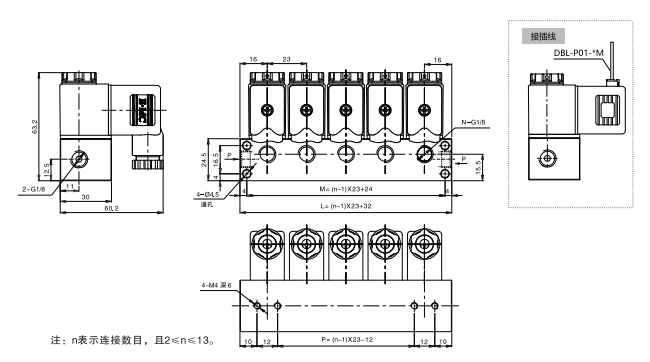

外形尺寸图

符号/连数 2连 3连 4连 5连 6连 7连 8连 9连 10连 11连 12连 13连
L 55 78 101 124 147 170 193 216 239 262 285 308
M 47 70 93 116 139 162 185 208 231 254 277 300
p 11 34 57 80 103 126 149 172 195 218 241 264
