RVA系列 气控三通阀

RVA系列 气控三通阀

RVA系列 气控三通阀.PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
订货举例 规格 内部结构 流量特性 外形尺寸图
订货举例

订货举例:RV系列气控阀，二位三通，2系列阀体，单头控制，常闭型，接管口径为1/4，气复位，G牙,其ERP编码为:RVA3221-08Q

规格
型号 RVA3211-M5
RVA3212-M5		 RVA3211-06
RVA3212-06		 RVA3221-06
RVA3222-06		 RVA3221-08
RVA3222-08		 RVA3231-08
RVA3232-08		 RVA3231-10
RVA3232-10		 RVA3241-10
RVA3242-10		 RVA3241-15
RVA3242-15
接管口径 M5 G1/8 G1/8 G1/4 G1/4 G3/8 G3/8 G1/2
有效截面积(mm² ) 5.5(CV=0.31) 12(CV=0.67) 14(CV=0.78) 16(CV=0.89) 25(CV=1.40) 30(CV=1.68) 50(CV=2.79) 50(CV=2.79)
工作介质 经40μm滤芯过滤的干燥压缩空气
动作型式 外部控制
复位型式 气复位 弹簧+气复位
润滑 不需要
工作压力(MPa) 0.15~0.8
最大耐压力(MPa) 1.2
工作温度(℃) -20~70(不结冰）
最高动作频率 5次/秒
重量(g) RVA3211:60
RVA3212:75		 RVA3221:116
RVA3222:143		 RVA3231:187
RVA3232:220		 RVA3241:378
RVA3242:430

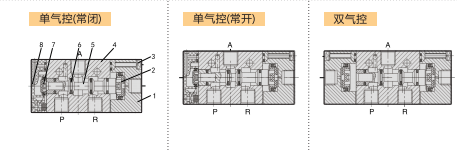

内部结构

序号 零件名称 材质
1 气控盖 铝合金
2 活塞 POM
3 圆头螺钉 碳钢
4 阀体 铝合金
5 阀杆 铝合金
6 O令 NBR
7 活塞 POM
8 后盖 锌合金

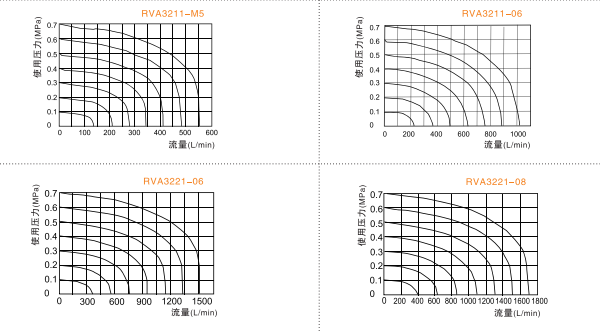

流量特性

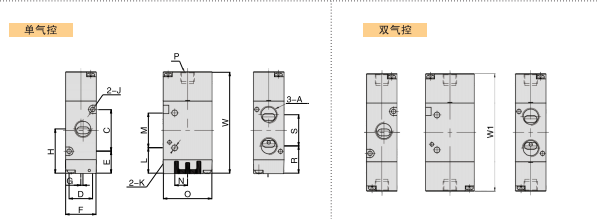

外形尺寸图

型号\符号 A C D E F G H J K L M N O P R S W W1*
RVA3211-M5 M5 19 13 16.5 18 o 26 3.3 3.1 15.5 21 6 27 G1/8 18.9 14,2 61 70
RVA3211-06 G1/8 19 13 16.5 18 1.5 27 3.3 3.1 15.5 21 6 27 G1/8 18 16 61 70
RVA3221-06 G1/8 30 17 16 22 0 31 3.3 4.2 18.5 25 9.3 35 G1/8 20 22 73 84
RVA3221-0B G1/4 30 17 16 22 1.5 32 3.3 4.2 18.5 25 9.3 35 G1/8 19.8 22.5 73 84
RVA3231-08 G1/4 35 20 19.1 27 0 36.6 4.3 4.3 21.6 30 9.5 40 G1/8 24.6 24 84.6 96
RVA3231-10 G38 35 20 19.1 27 2 36.6 4.3 4.3 21.6 30 9.5 40 G1/8 24.6 24 84.6 96
RVA3241-10 G3/8 40.5 27 24.8 34 0 45 4.3 5.2 21 48 11.5 50 G1/8 29.3 31.5 103 116
RVA3241-15 G1/2 40.5 27 24,8 34 2 45 4.3 5.2 21 48 11.5 50 G1/8 29.3 31.5 103 116

注:常开型和常闭型之安装和外形尺寸相同，W1*为双气控换向阀尺寸。
