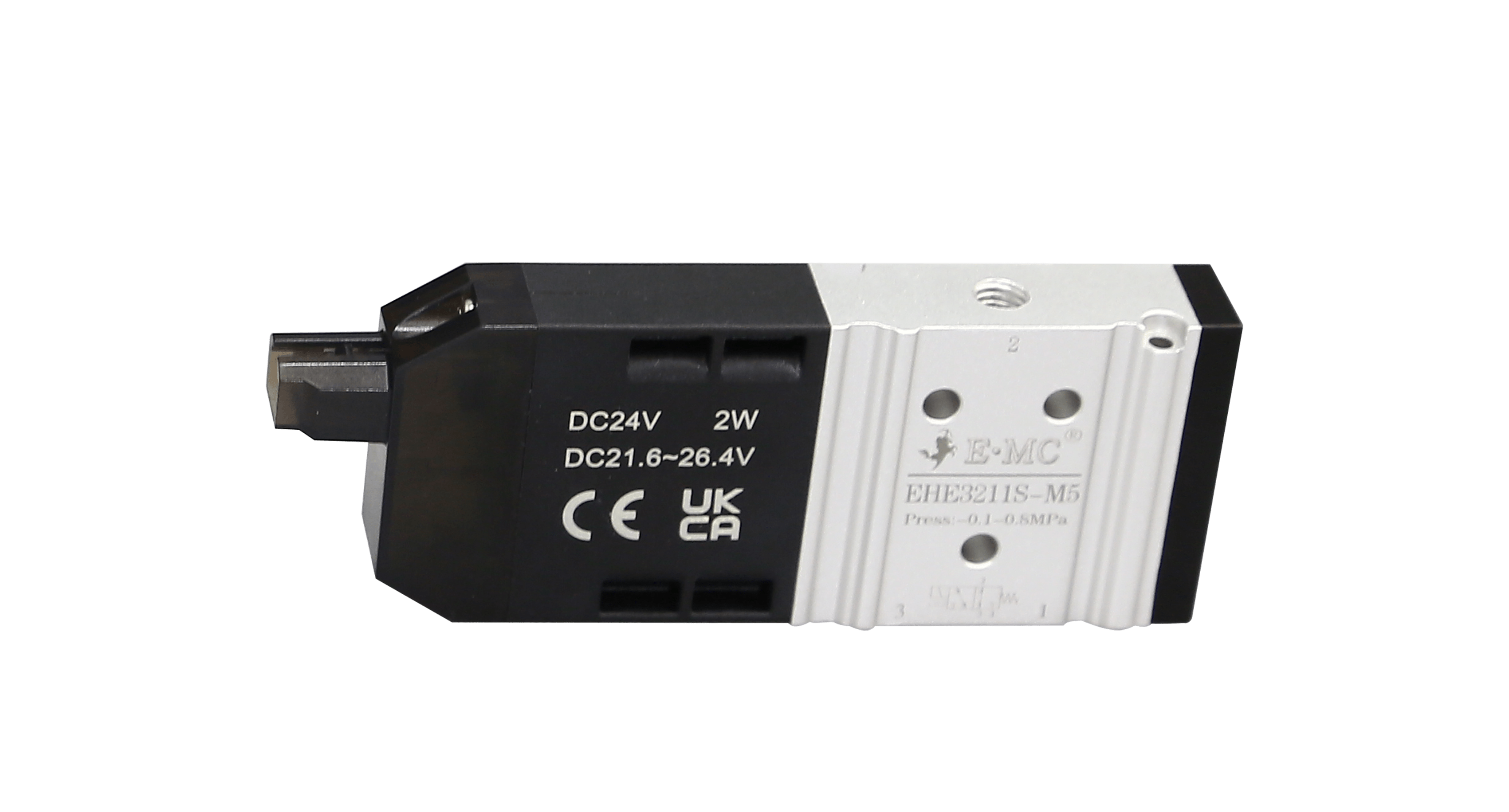

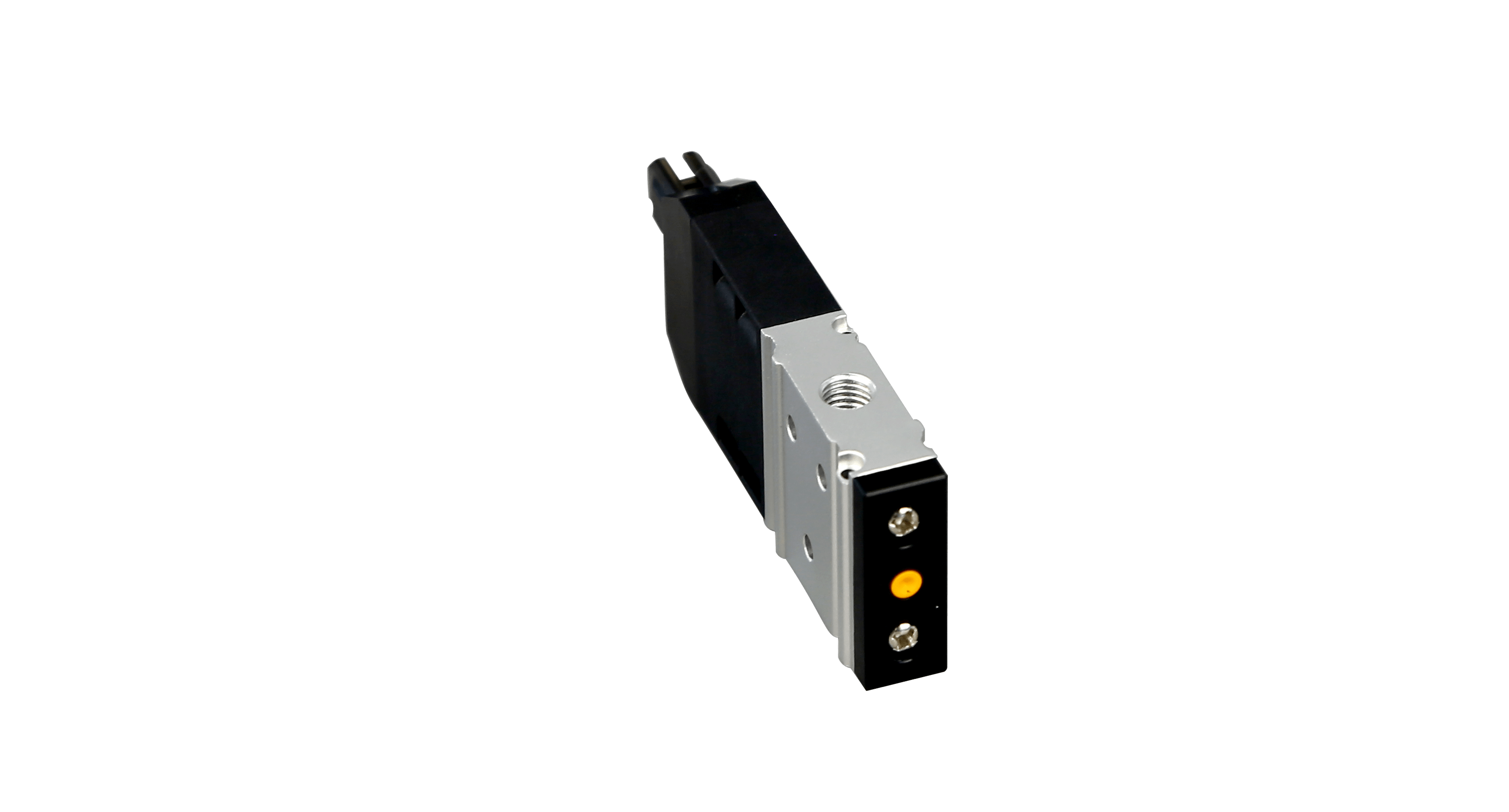

EHE系列 高速阀

• 直动式结构，动作灵敏。

• 采用高速驱动芯片，功率低至2W，响应时间低至2ms。

• 大流量100L/min，长寿命2亿次以上。

• 同轴截止式结构，无背压平衡式阀芯，电磁阀动作不受工作介质压力影响，抗污性能强且密封性好。

• 零压启动，可用于真空。

• 两位三通，常开/常闭型通用，八种运用场合，如高速筛选、点胶、涂胶、包装及高速真空吸附搬运等场合。

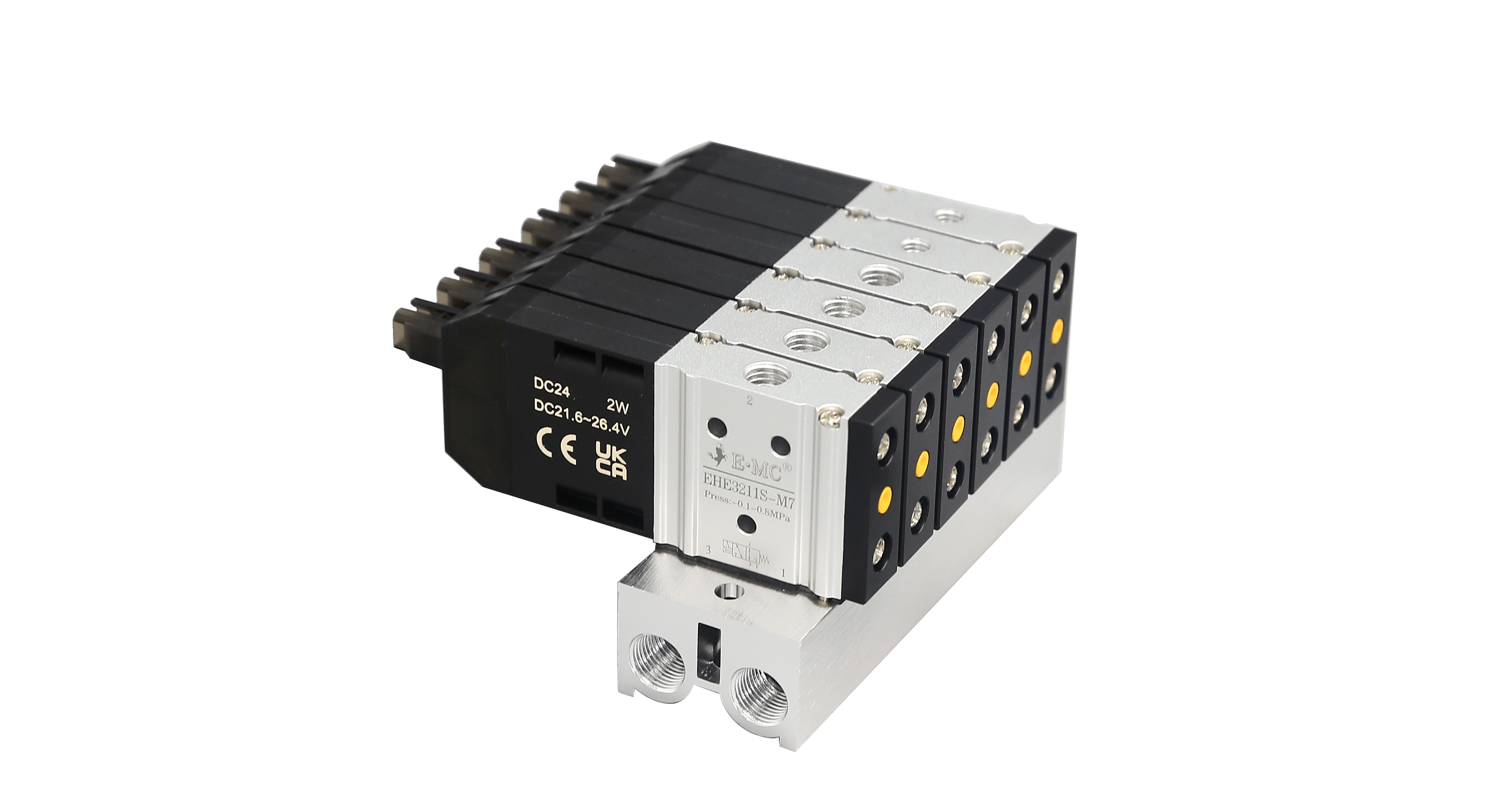

• 单阀及汇流板安装方式，设置手动杆便于安装调试。

EHE系列 高速阀.PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
订货举例 外形尺寸图

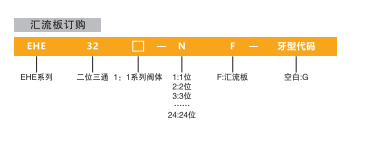

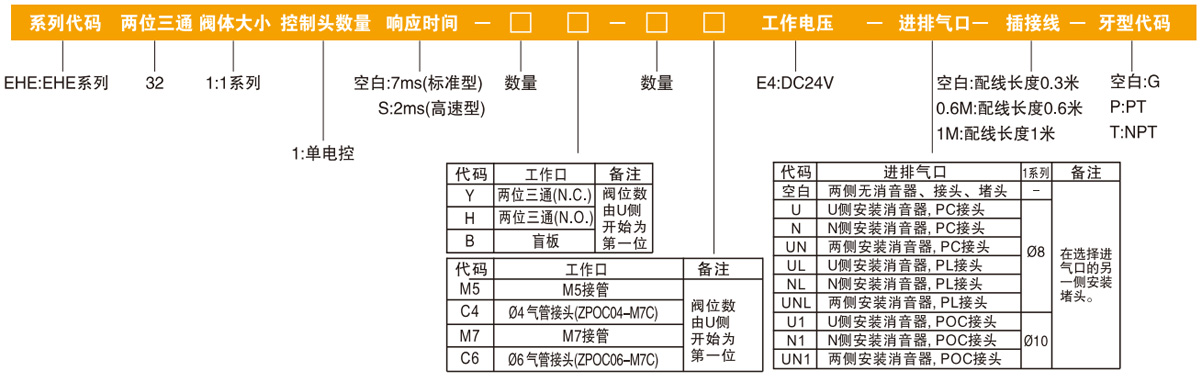

订货举例

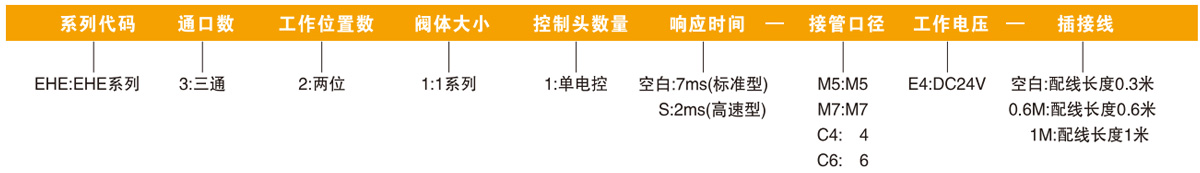

订货举例:EHE系列，两位三通，1系列阀体，线圈数量1，开关时间2ms,接管口径M5,工作电压DC24V，接插线配线长度0.6米。其ERP编码为:EHE3211S-M5E4-0.6M

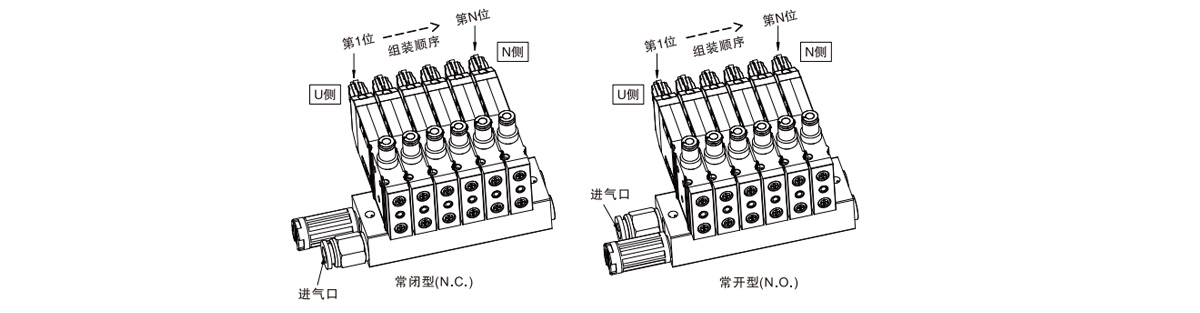

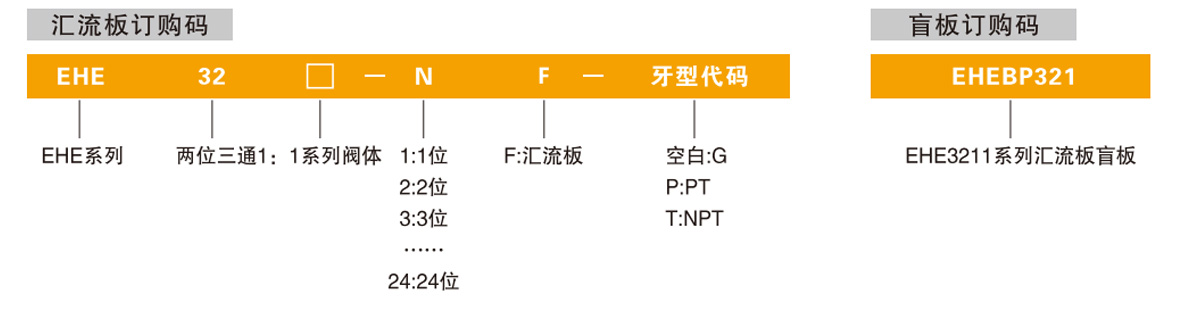

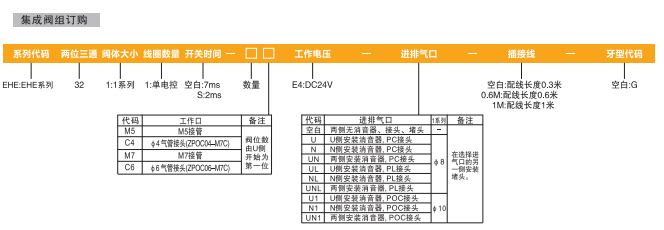

订货举例:EHE系列，1系列阀体，单电控，响应时间2ms,6个常闭电磁阀，2个盲板，工作口第1、2位为C6,第3~6位为C4,工作电压DC24V,U侧安装消音器、PC接头，G牙，接插线配线长度0.3米。其ERP编码为：HE3211S-6Y2B-2C64C4E4U





型号 EHE3211-M5 EHE3211-M7 EHE3211S-M5 EHE3211S-M7
工作介质 经40μm滤芯过滤的干操压缩空气
动怍型式 直动式
有效哉面积(mm2) 1.4 (Cv=0.08) 1.7 (Cv=0.1) 1.4 (Cv=0.08) 1.7 (Cv=0.1)
接管口径 M5 M7 M5 M7
润滑 不需要
工作压力(MPa) -0.09~0.8
最大耐压力(MPa) 1.5
工作温度(℃) -5~60(不结冰）
电压范围 DC24V±10%
耗电量 3w 2w
绝缘等级 F
保护等级 lP40
最高动作频率 130Hz 330Hz①
密封件材质 NBR
开关时间 开7ms;关3.5ms 开1.8ms;关2ms
重量(g)  63 60 65 62

注:①频率超过125Hz时,环境温度必须受到限制。

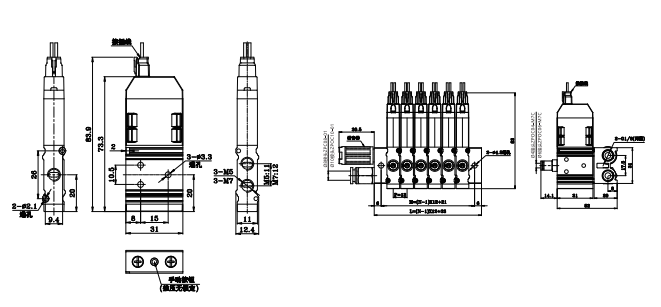

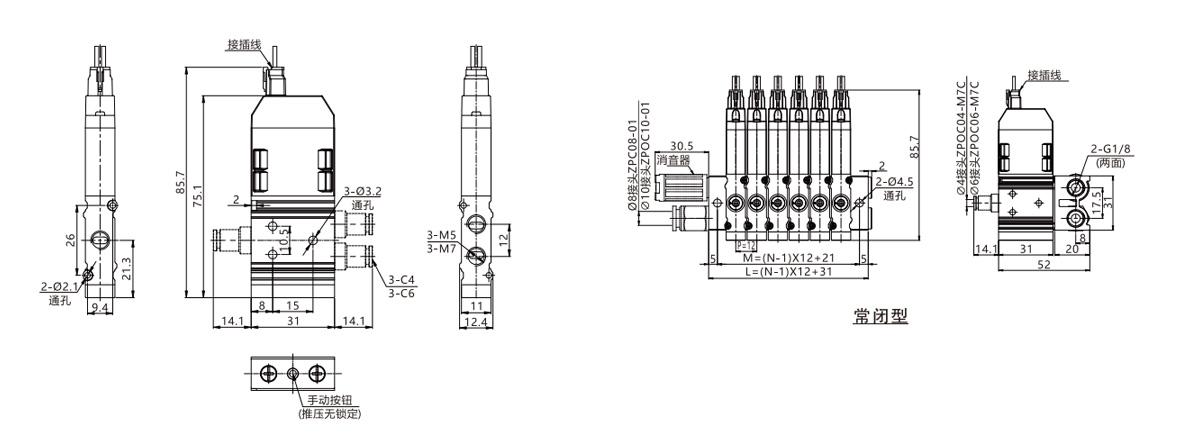

外形尺寸图

型号
符号		 1连 2连 3连 4连 5连 6连 7连 8连 9连 10连 11连 12连 13连 14连 15连 16连 17连 18连 19连 20连 21连 22连 23连 24连
M 21 33 45 57 69 81 93 105 117 129 141 153 165 177 189 201 213 225 237 249 261 273 285 297
L 31 43 55 67 79 91 103 115 127 139 151 163 175 187 199 211 223 235 247 259 271 283 295 307
