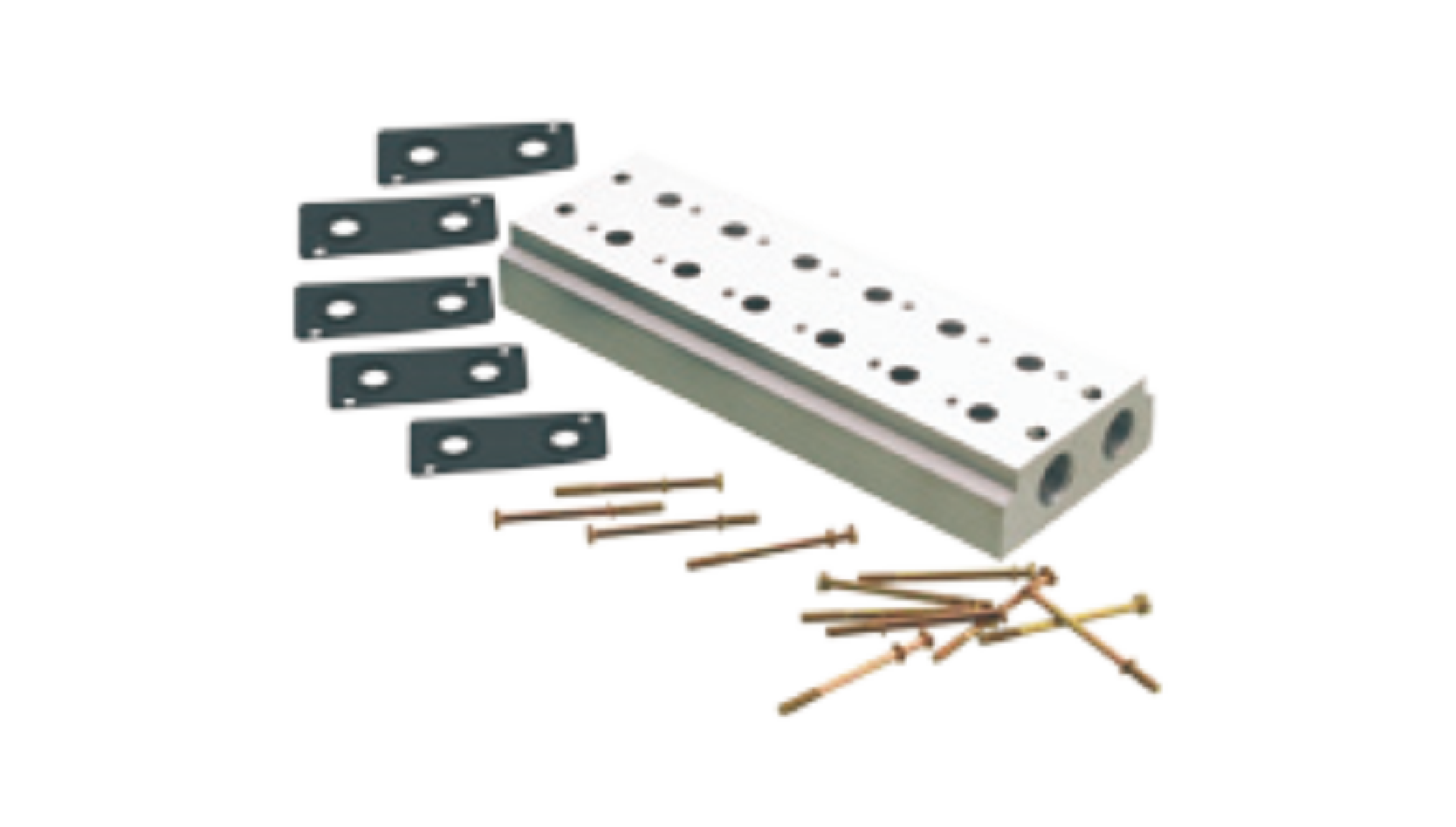

RV系列 三通汇流板

RV系列 三通汇流板

RV系列 三通汇流板.PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
订货举例 适用范围 外形图尺寸

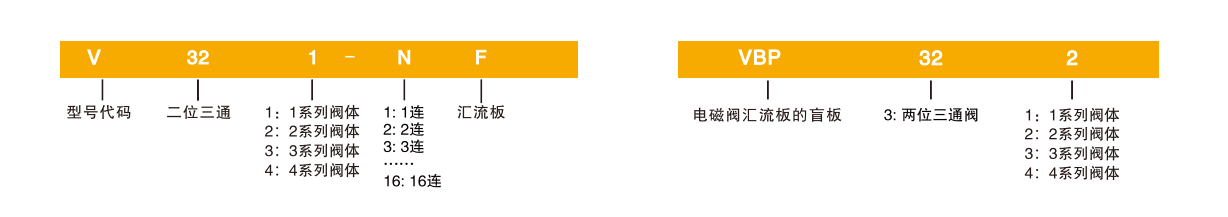

订货举例

配二位三通，2系列阀体的汇流板，5连，其ERP编码为：V322-5F订购2系列阀体大小的盲板，其ERP编码为：VBP322

适用范围
序号 汇流板型号 适用阀体型号
1 V321-NF(N≤16） RV3211 (H)/RV3212
2 V322-NF(N≤16） RV3221(H)/RV3222
3 v323-NF (N≤12) RV3231 (H)/RV3232
4 v324-NF(N≤7) RV3241 (H)/RV3242

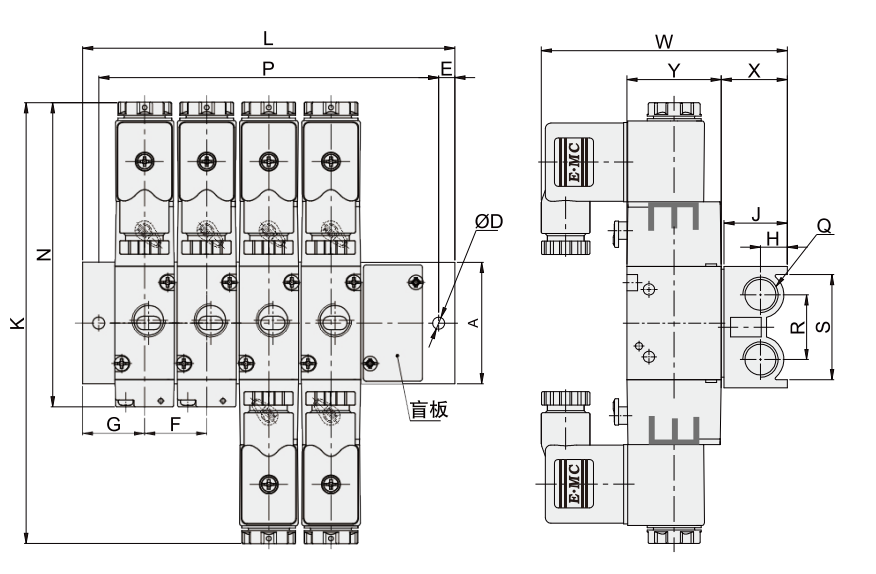

外形图尺寸





型号符号 L A D E     H   k
F 2F 3F 4F 5F 6F 7F 8F gF 10F
v321-□F 38 57 76 95 114 133 152 171 19D 209 31 4.5 5.25 19 18   19 132,2
v322-□F 46 69 92 115 138 161 184 207 230 253 45 4.5 6 23 23 10 23.5l 163.4
v323-□F 54 82 110 138 166 194 222 250 278 306 50 4.5 6 28 26 12 28 175.4
v324-□F 63 98 133 168 203 238 273 308 343 378 62.5 5.5   s5 |31.5 16 35 199.4
型号符号 P N o R s w x Y
1F 2F 3F 4F 5F 6F 7F 8F gF 10F
v321-□F 28 47 66 85 104 123 142 161 180 199 92.1 G1/8 17.5 25 75.2 20 27
v322-□F 34 57 80 103 126 149 172 195 218 241 112.7 G1/4 24 39 91.2 24.5 35
v323-□F 42 70 98 126 154 182 210 238 266 294 124.3 G3/8 29 42 98,2 29 40
v324□-F 49 84 119 154 189 224 259 294 329 364 144.7 G1/2 35.5 51.5 110.2 36 50
