EAW系列 过滤调压阀

EAW系列 过滤调压阀

EAW系列 过滤调压阀.PDF
2D/3D CAD

配置您的产品
上一个 下一个
返回
规格 订货举例 内部结构 压力特性 流量特性（代表值） 外形尺寸图 气动符号
规格
型号 EAW2000-01 EAW2000-02 EAW3000-02 EAW3000-03 EAw3000-04 EAw4000-03 EAW4000-04 EAW4000-06
工作介质 空气(经40u m以上滤网过滤)
保证耐压力(MPa) 1.5
使用压力范围(MPa) 0.15-1.0
调压压力范围(MPa) 0.05~0.9
工作温度(℃) -5-60（不结冰）
过滤精度 40u m/5um可选
建议用油 透平1号油ISO VG32
容器材料 PC(聚碳酸酯)
水杯容量(CC) 11 40 75
重量(g） 197 477 853

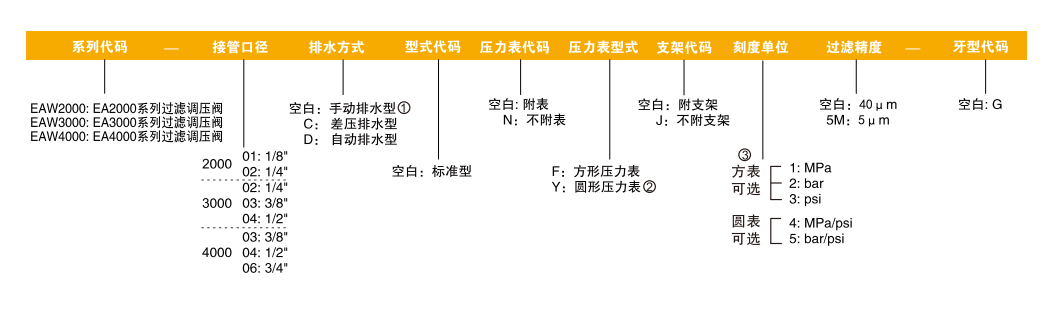

订货举例

订货举例:EA3000系列过滤调压阀，接管口径1/2"，差压排水型，附表，方形压力表，附支架，刻度单位为MPa，过滤精度为5um，G牙，其ERP编为:EAW3000-04CF15M

注:1）2000系列只有手动排水型,方形压力表;

2）圆形压力表接口螺纹为M6，不可配客户压力表;

3）方表为单刻度,圆表为双刻度。

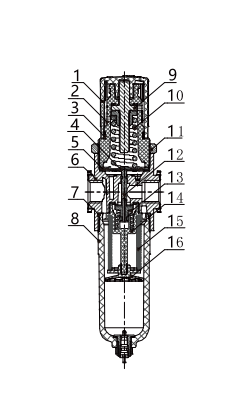

内部结构

序号 名称 材料
1 调压手柄 塑料
2 调压阀盖 塑料
3 标记环 塑料
4 膜片 SUS304+NBR
5 垫片 6061
6 阀体 铝合金
7 O型圈 NBR
8 水杯 塑料
9 保护罩 塑料
10 调压螺杆/螺母组件 快削钢
11 弹簧 SWC
12 八角拼帽 铝合金
13 弹簧 SUS304
14 分水旋叶 塑料
15 滤芯 塑料
16 挡水板 塑料

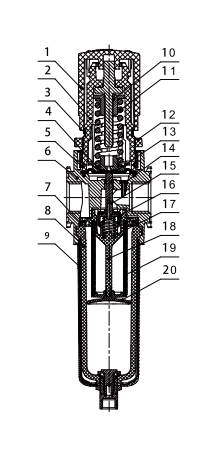

序号 名称 材料
1 调压手柄 塑料
2 调压阀盖 塑料
3 标记环 塑料
4 调压弹簧座 塑料
5 阀盖盖板 塑料
6 阀体 铝合金
7 O型圈 NBR
8 水杯 塑料
9 保护罩 塑料
10 调压螺杆/螺母组件 快削钢
11 弹簧 SWC
12 八角拼帽 铝合金
13 膜片 NBR
14 反馈管 塑料
15 阀杆 黄铜
16 阀芯 6061+NBR
17 弹簧 SUS304
18 分水旋叶 塑料
19 滤芯 塑料
20 挡水板 塑料

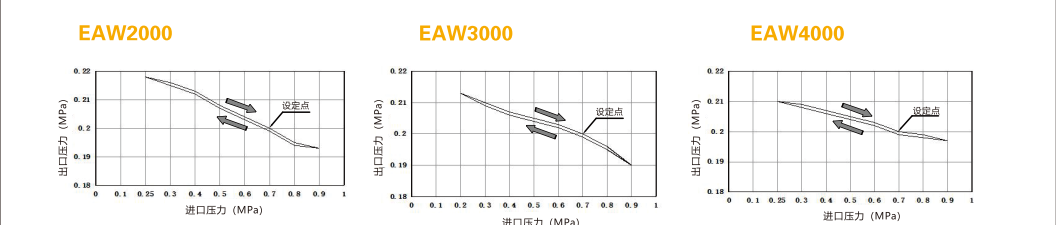

压力特性

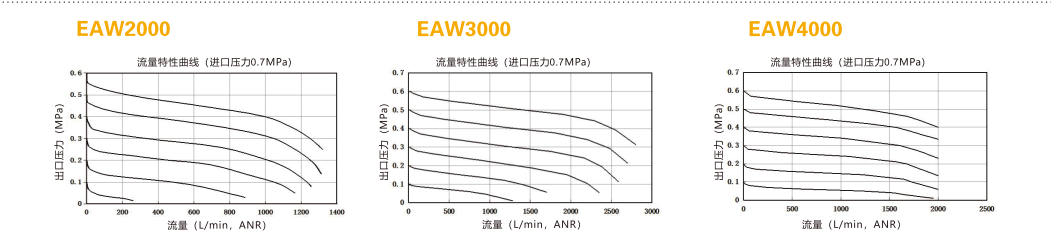

流量特性（代表值）

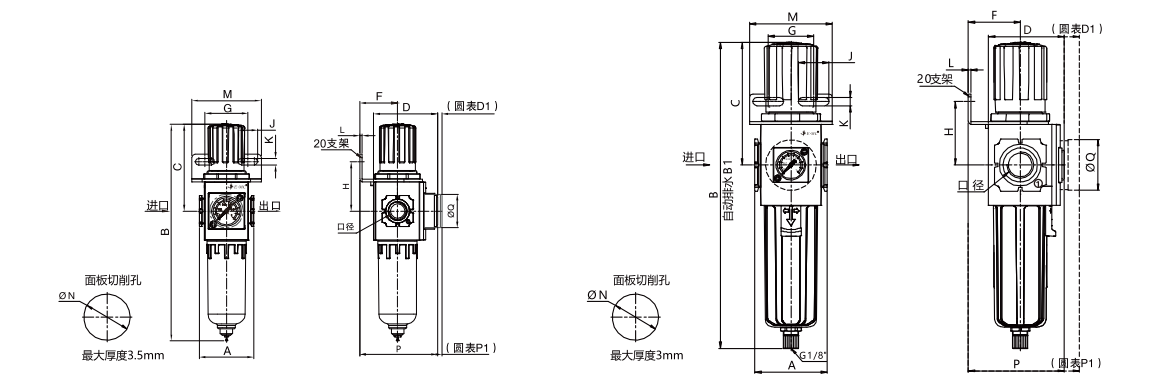

外形尺寸图

型号 接管口径 A B B1 C D D1 F G H J K L M N P P1 Q
EAW2000 1/8",1/4" 43 171.2 - 68.6 50.6 54 30 34 39 15.5 5.5 2 55 31.5 61.6 65 26.5
EAW3000 1/4",3/8",1/2" 57 239.6 236.6 96.6 61.6 73.3 41 36 50 24 6.5 2 65 36.5 75.8 87.5 40
EAW4000 3/8",1/2",3/4" 80 270.2 264.5 105.4 81.8 93.5 50 38 53 28 8.5 2.5 72 52.5 95 106.7 40
气动符号
